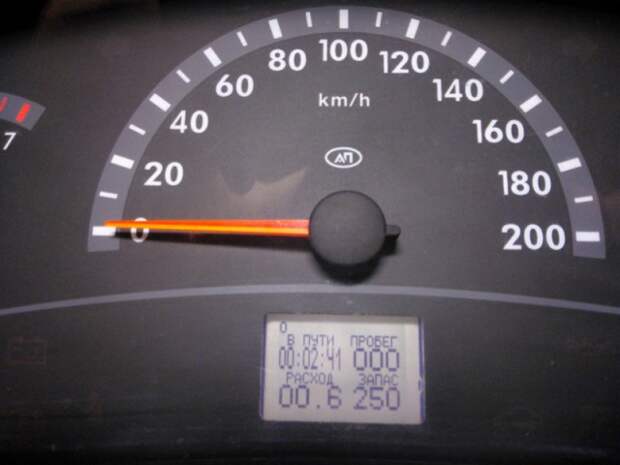

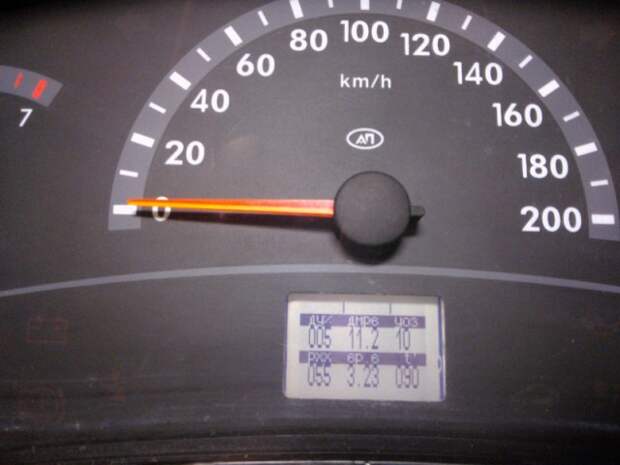

Как я бортовой компьютер устонавливал (20 фото)

Руки и работы автора - megajaba - реально, заслуживают уважения.
Орфография и пунктуация авторские (слова, как говорится, из песни не выкинешь). Особо доставляет стиль изложения.
Итак, начнем.

Начну с предыстории... все мы знакомы с "Современным комфортабельным автомобилем ВАЗ-2110".

Новости СМИ2

..автомобиль отличается надёжностью, сцуко, простотой, и высокими эксплуатационными характеристиками. В далёком 1996 году мир обрёл счастье, когда с неба на землю спустился ТАЗ-2110, причём, судя по качеству сборки - спустился он блять без парашюта... к слову - на половину собранный из ТАЗ-2109, которому в тот момент уже было 15 лет от роду, что ещё больше добавляло "современности" и "надёжности" 110 семейству. А дабы жизнь мёдом не казалась - наградили этот авто замечательным карбюратором с автоматическим "подсосом"...

Как я бортовой компьютер запиливал Авторукожопство, золотые руки, приборка

подсасывал он в основном кровь у автовладельца, и после недельного запоя от понимания того что эту шайтанкоробку без помощи индейских шаманов не победить - менялся на проверенный временем и гаражными "Петровичами" карбюратор от 2108, потому как мотор был по сути от неё, с незначительными гадостями улучшениями. а чтобы мужики в колхозе с наглой мордой не могли выставить зажигание и почистить карбюратор в ведре со спизженным ацетоном - АвтоВАЗ решил их наказать современной системой распределённого впрыска топлива, которая была тактично срисована у фашистов. примечательным фактом является то, что система полностью аналогична немецкой, но работать в жигулях по человечески - она, гадина, на отрез отказывается. видать - мстит за Берлин в 1945ом... кстати, надо попросить британских учёных объяснить с какого ляда датчик от ТАЗа поставленный на шевроле - работает, а в ТАЗу - нет, хотя всё в них абсолютно одинаково, и сделано на одном и том же заводе... но продолжим - система впрыска у ВАЗ-2110 высокотехнологичная, умная, и может то же самое что и карбюратор, только в 10 раз дороже. 9 из 10 владельцев смотрят на лампу джекичан "check engine" с мыслью "нахрена эти упыри мясорубку на приборке нарисовали? и почему её нет в комплекте?!", а штатный БК - может только показать сколько бензина машина теоретически жрёт на теоретические 100км, если она их всё же одолеет.

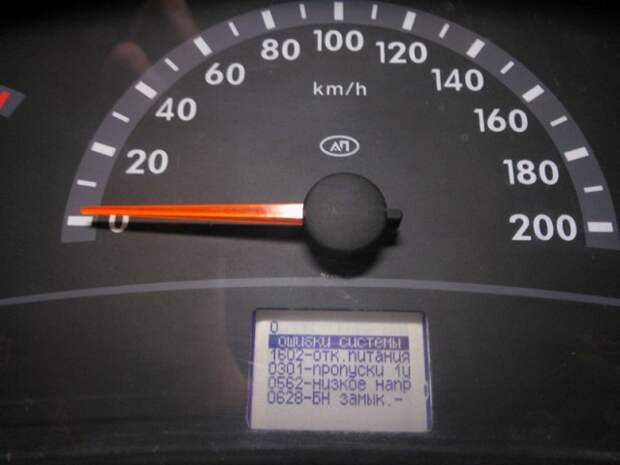

и так - к сути... друг попросил изготовить для его десятки - БК с диагностикой отвалившегося датчика и стиранием ошибок, чтобы мясорубка глаза не мозолила. но так чтобы не колхозить, и ничего не менять. так как друзей с Ладами у меня довольно много, и потом остальные скажут "а я тоже хочу" - надо было чтобы была возможность вкорячить не только в десятку, но и в калину, в пятнашку, ковырнашку и так далее... ну, как говорица - challenge accepted, ёпта!

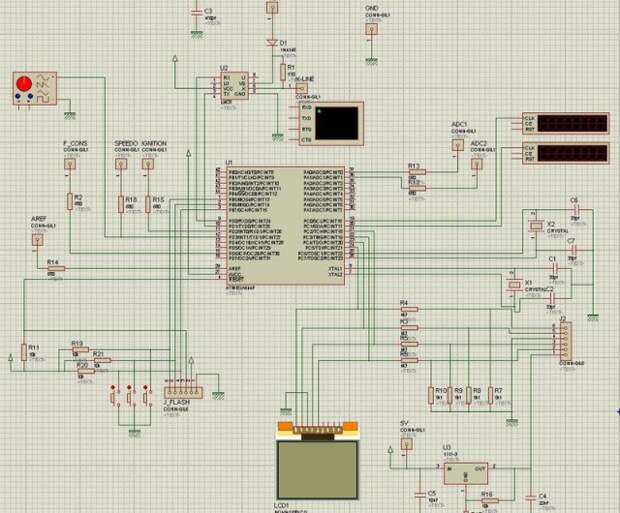

один из самых важных шагов - создание схемы. в честно крякнутом протее. я не ебу дочь миллионера, да и миллионер меня слава покемонам - не ёбёт, так что покупать такие программы у меня денег нету deg.gif

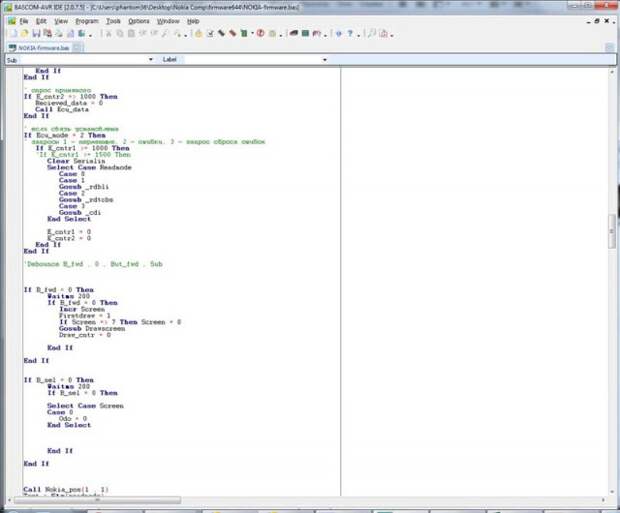

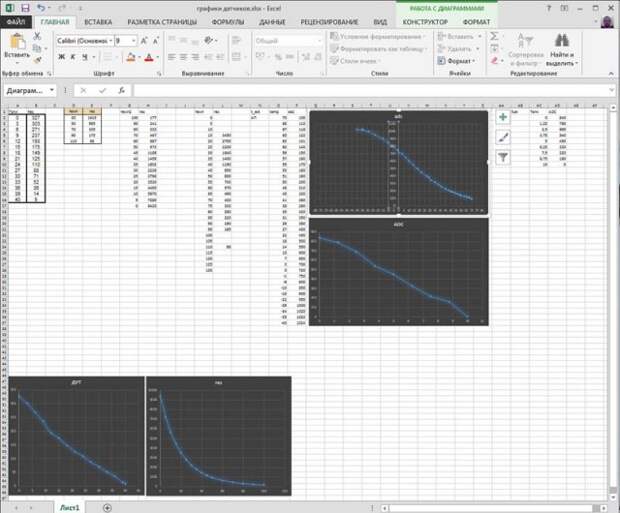

дальше пишется программка. почему на BASCOM? да потому что под неё есть готовая библиотека для работы с микроскопическим дисплеем от нокии...

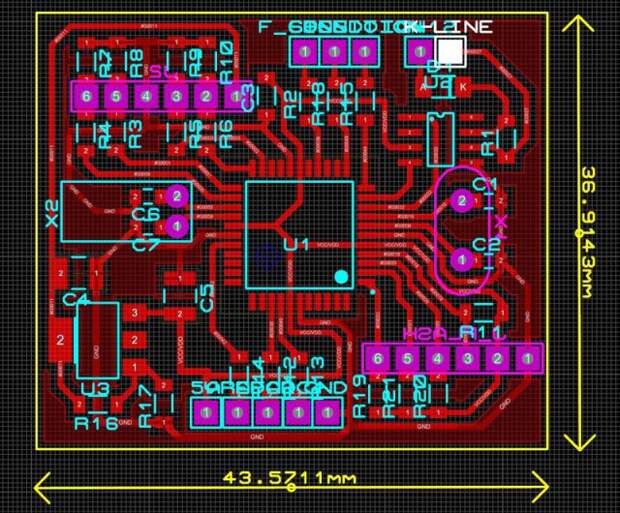

разводится платка...

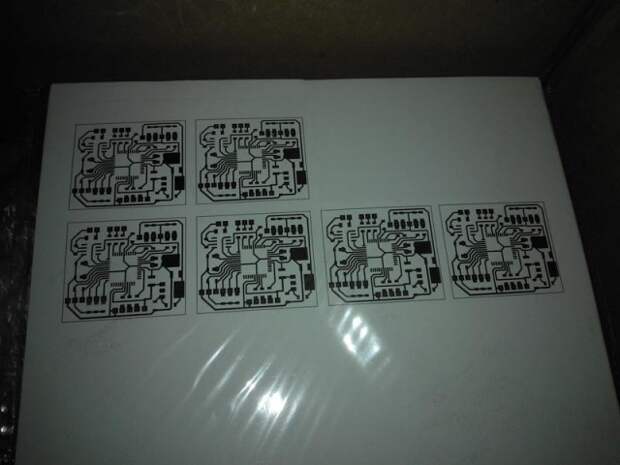

печатается оттиск. суровый и высокотехнологичный метод ЛУТ.

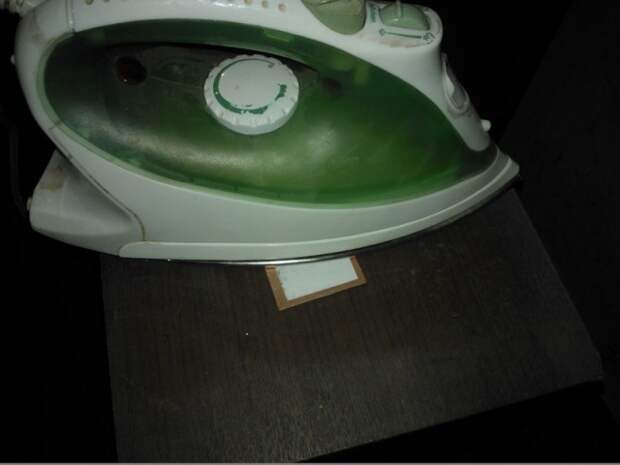

после этого берётся утюг, чтобы приутюжить тонер к меди, тонер прикроет медь в нужных местах, а остальное - сожрёт хлорное железо

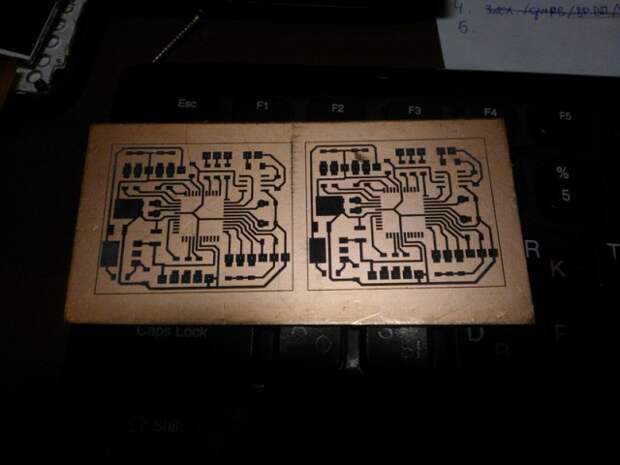

фольгированный текстолит с прикрытыми тонером дорожками

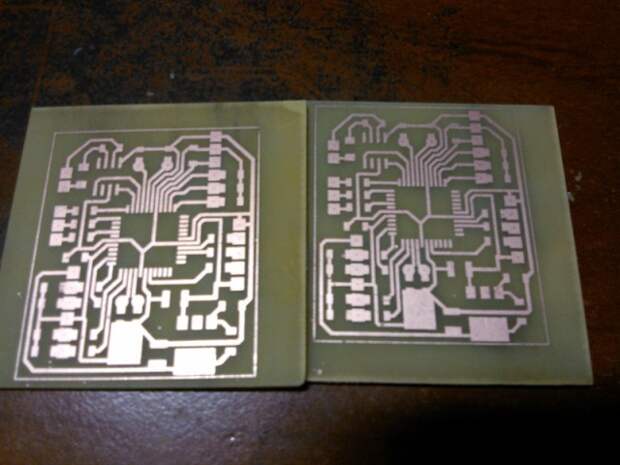

вытравленные платки. две штуки. я ж русский - всё равно одну сломаю пока буду делать deg.gif

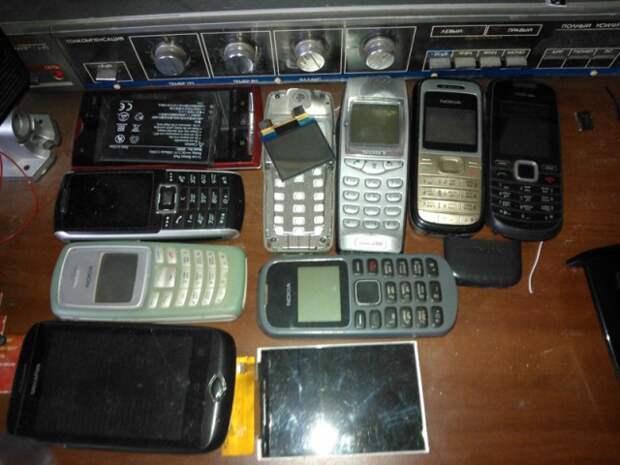

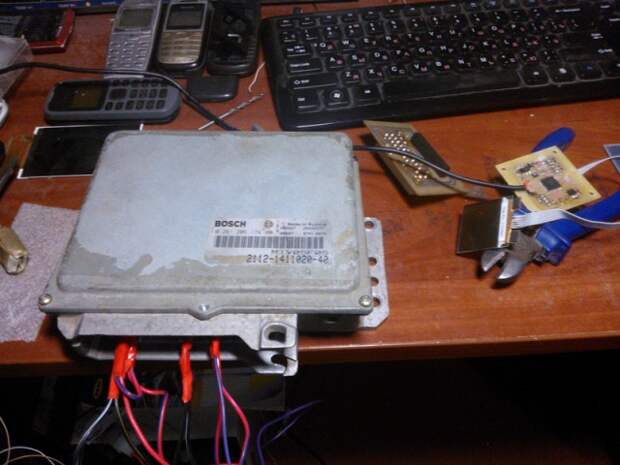

дальше берётся донор, из которого будет выколупываться дисплей. спасибо мужикам с Московки-2 которые ремонтуруют сотовые. надавали мне на халяву пол ведра нокий biggrin.gif

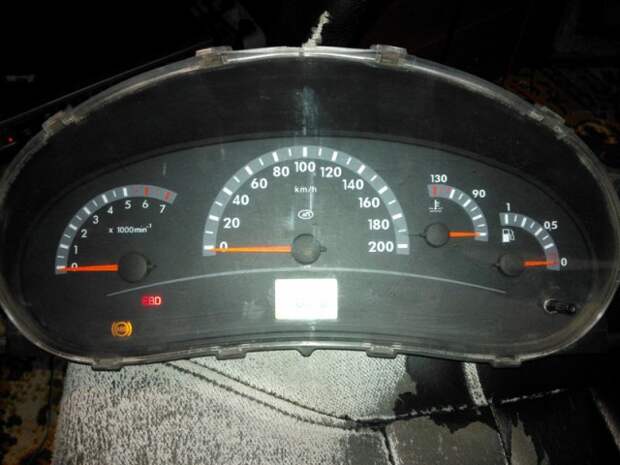

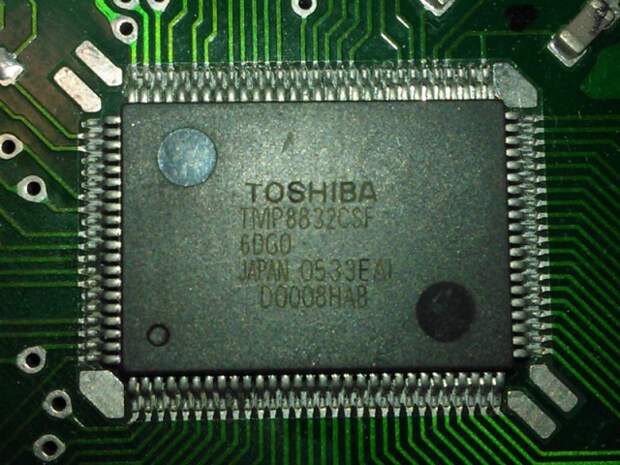

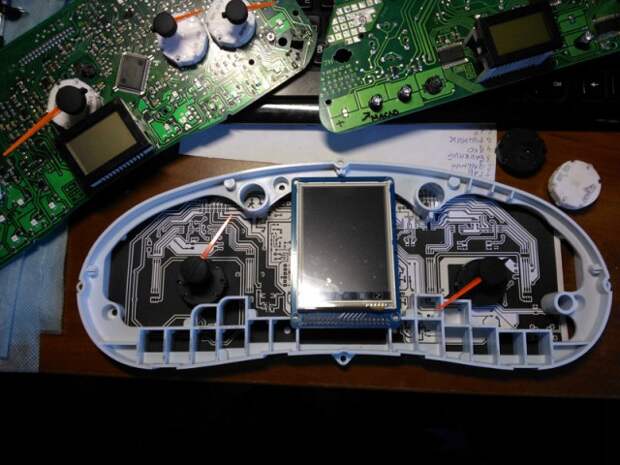

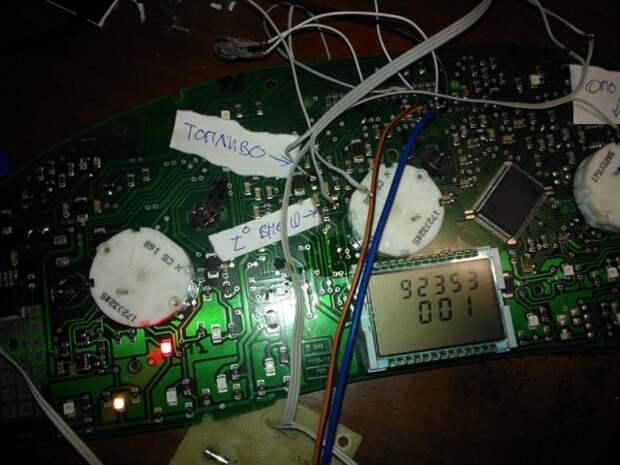

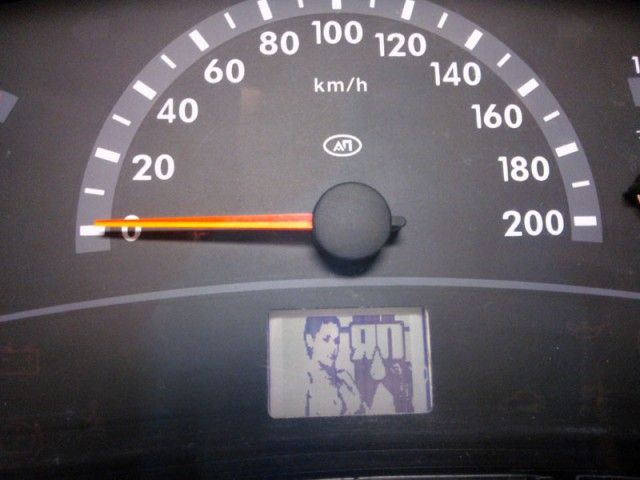

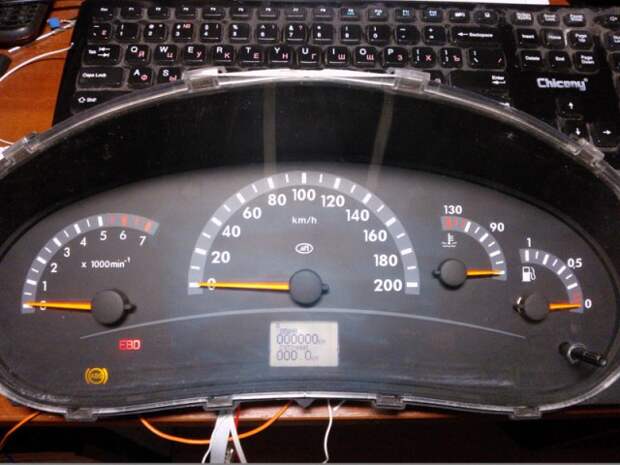

дальше вскрывается комбинация приборов, и там с охуением обнаруживается микроконтроллер от TOSHIBA, на который нету информации вообще нигде, даже в этих ваших интернетах... ЯПовцы, кто может нарыть на него даташит? gigi.gif
